Details | DJI Zenmuse Z15 5D MARK III(HD)

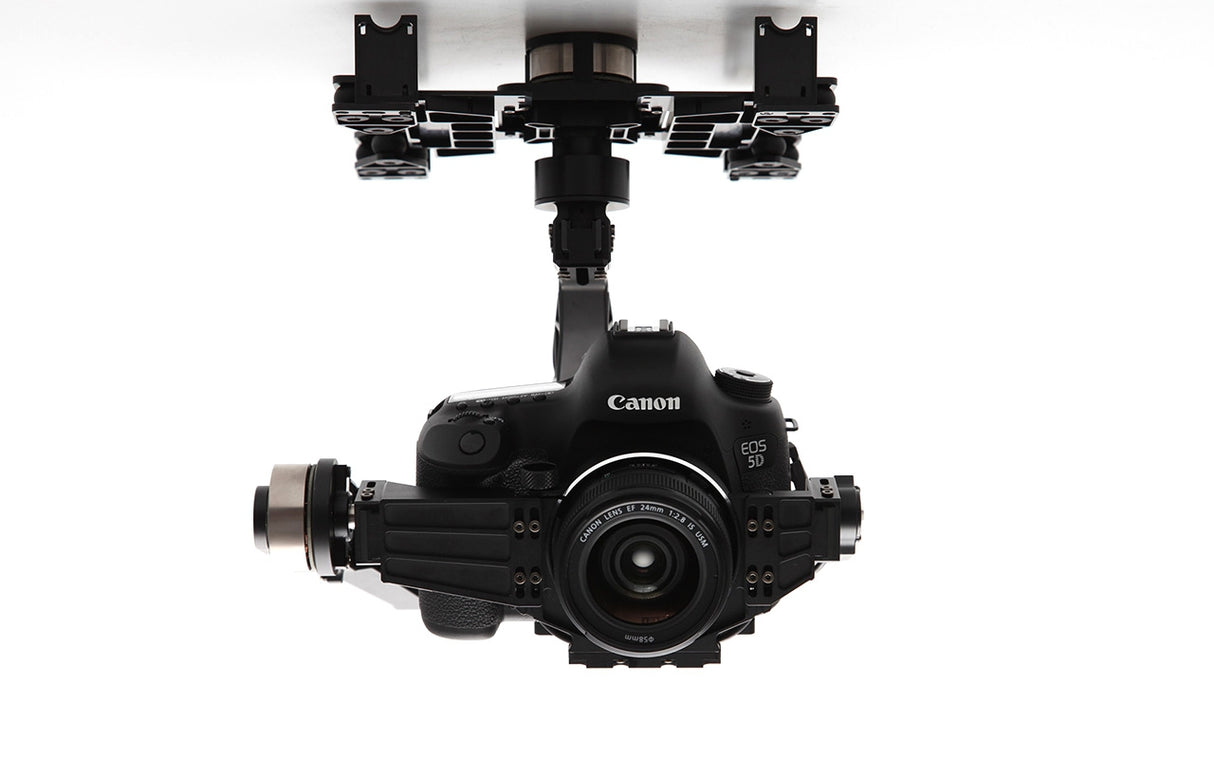

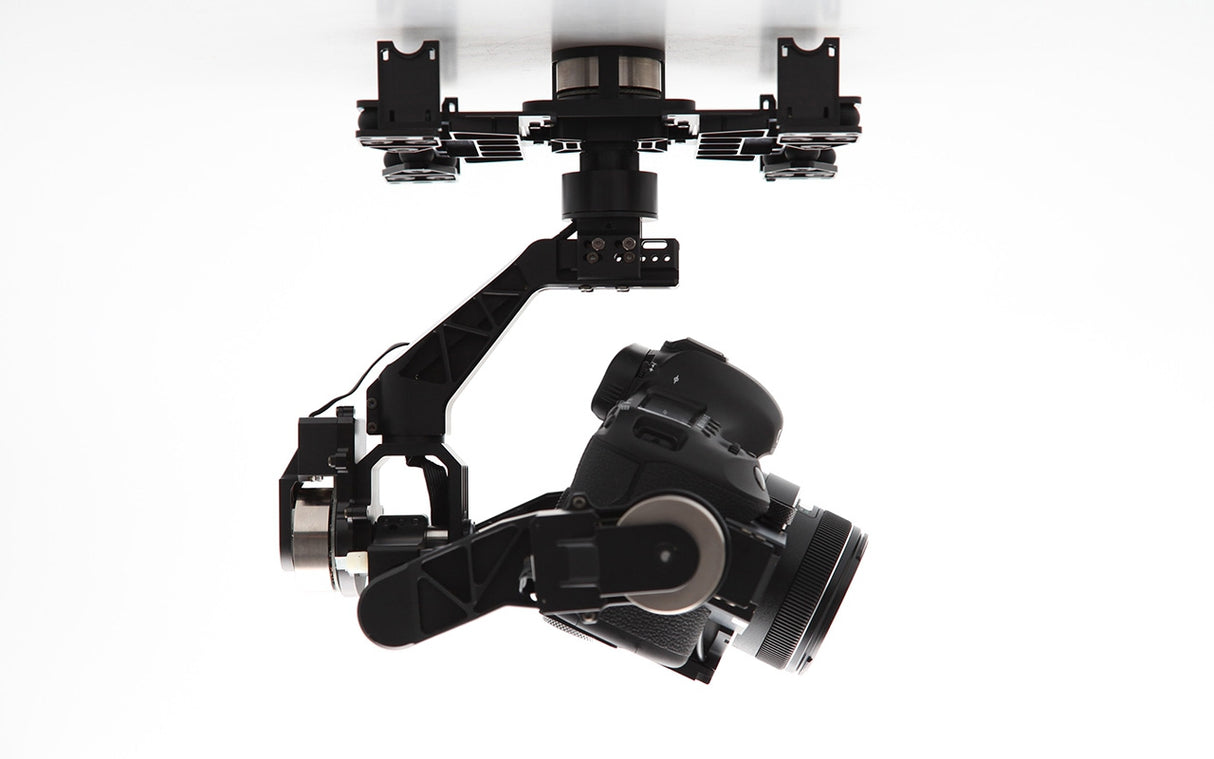

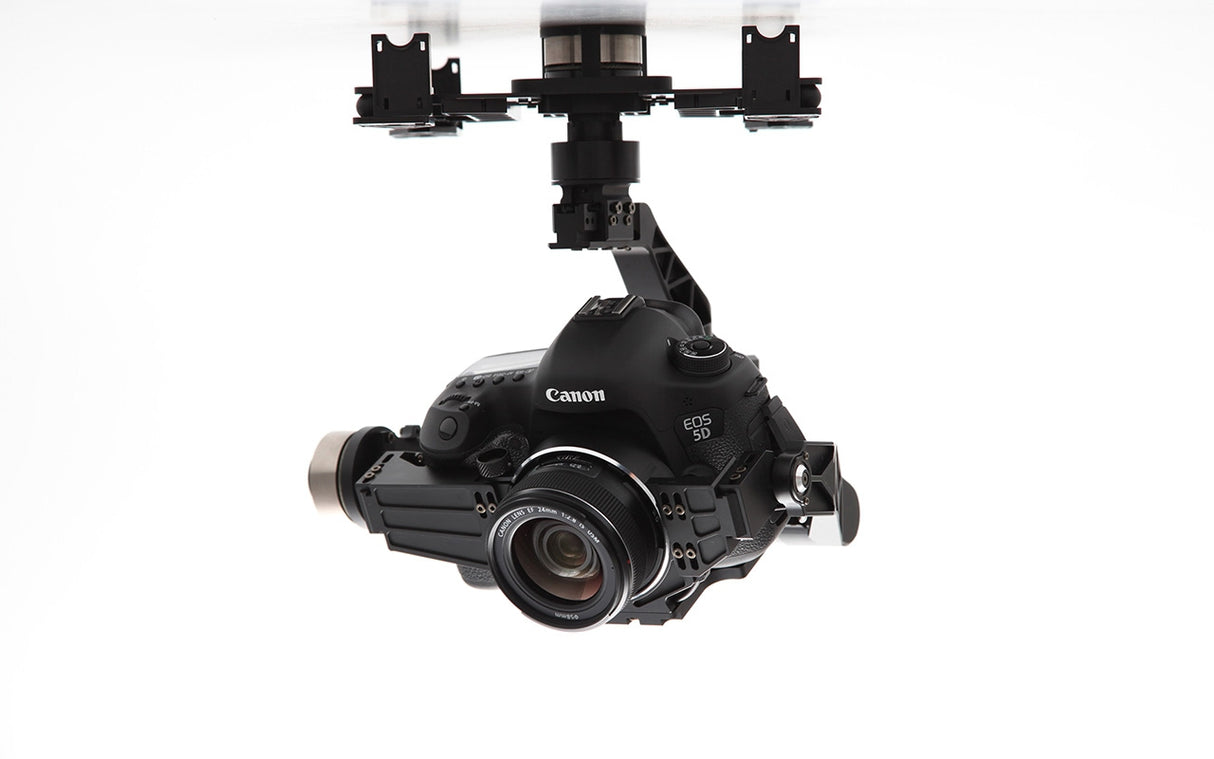

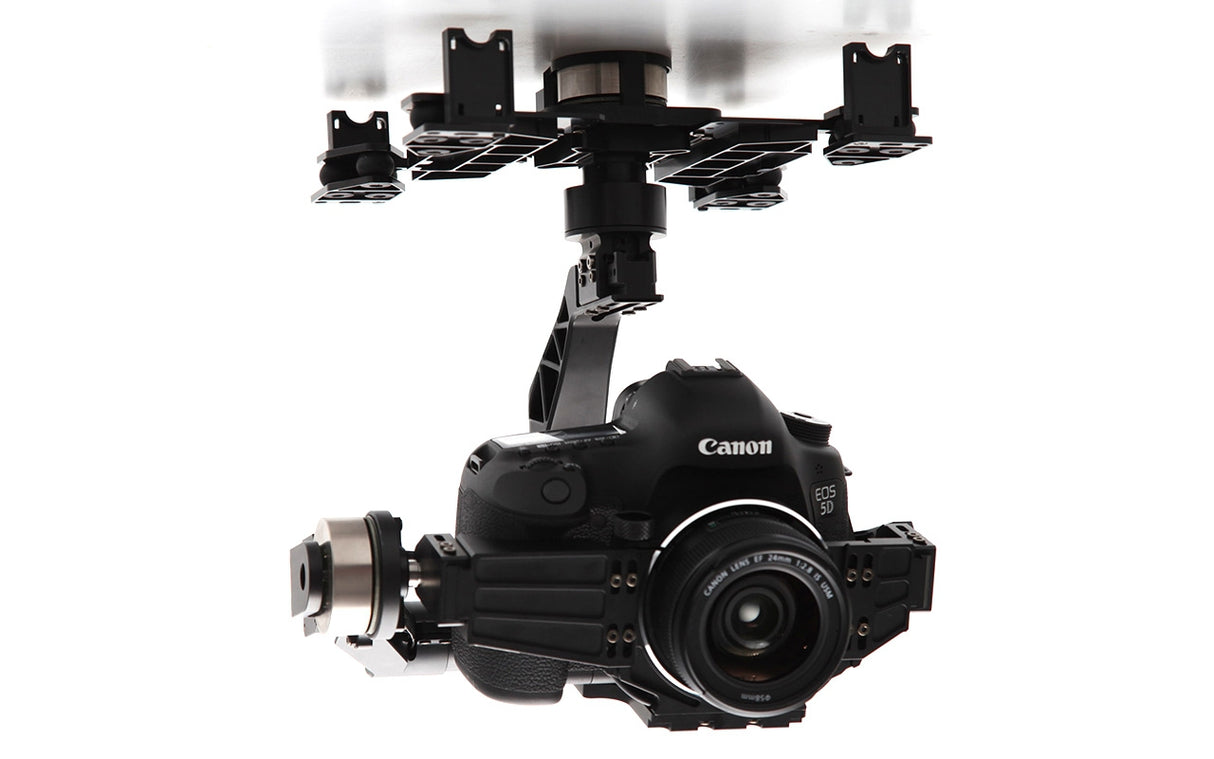

Das Zenmuse Z15 5D Mark III HD Gimbal wurde mit einem neuen Konverter ausgerüstet. Unterstützt werden sowohl HDMI- als auch AV-Output. Die Signalübertragung erfolgt über Schleifringe für mehr Bewegungsfreiheit durch weniger Kabel.

Das perfekte Gimbal für hochqualitative Livebild-Übertragungssysteme wie DJI Lightbridge oder HD Skylink!

Spezifikation

• Integrierte Funktionen Drei Betriebsmodi
• · Steuerung bei gesperrter Ausrichtung
• · Steuerung bei nicht gesperrter
• Ausrichtung
• · FPV-Modus (Zurücksetzen)
• Integriertes unabhängiges IMU-Modul
• Spezielles Servoantriebsmodul für
• DJI Gimbal
• HDMI-HD/AV-Modul
• Unterstützung von drahtloser Videoübertragung
• Unterstützung der Kameraverschlusssteuerung
• Unterstützung eines großen Eingangsspannungsbereichs
• Unterstützung von S-Bus-/
• PPM-Empfängern
• 360°-Panorama-Aufnahmefunktion
• Automatische Kalibrierungsfunktion
• Mechanische und elektrische Eigenschaften
• Betriebsstrom Statischer Strombedarf: 200 mA (bei 25 V)
• Dynamischer Strombedarf: 400 mA(bei 25 V)
• Strombedarf bei gesperrtem Rotor: 4 A (bei 25 V)
• Betriebstemperatur -10°C ~ 50°C
• Gewicht 1,53 kg
• Abmessungen 281 mm x 242 mm x 222 mm
• Gewicht der Gimbal-Steuereinheit 43 g
• Abmessungen der Gimbal-Steuereinheit 64,2 mm x 34,1 mm x 19,5 mm
• Peripheriegeräte
• Unterstützte Kamera CANON EOS 5D Mark III
• Aktuell unterstütztes
• Objektiv

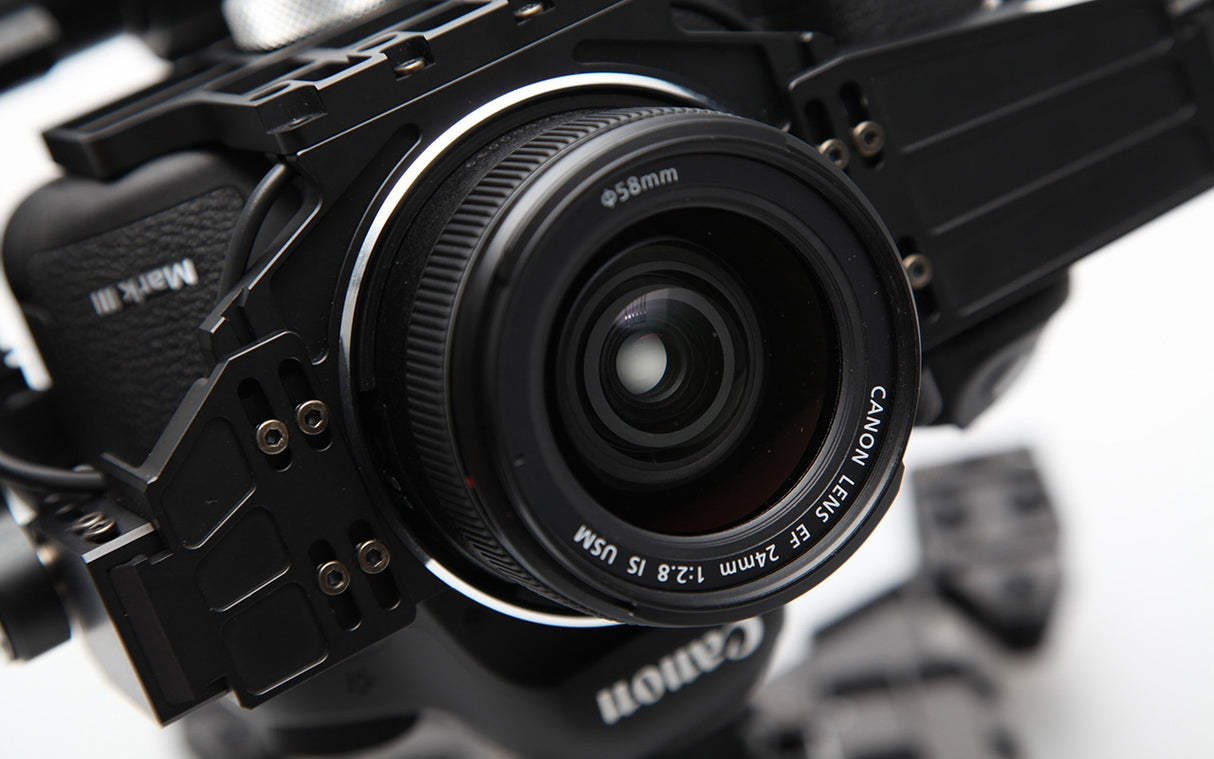

• CANON EF 24 mm f/2,8 IS USM
• Eingangsleistung der Gimbal-Steuereinheit
• 4S ~ 12S LiPo (Bei Verwendung mit
• S1000 wird der 6S empfohlen)
• Anforderung an die Steuerung
• Mindestens vier freie Empfängerkanäle
• Systemanforderungen für
• Assistant Software
• Windows XP SP3, Windows 7,
• Windows 8 (32 oder 64 Bit)
• Betriebsleistung
• Zuladungsgewicht (Referenzwert)
• 2664 g (5D MARK III mit SD-Karte
• und Akku und Objektiv CANON EF
• 24 mm f/2,8 IS USM)
• Steuerbare Winkelgenauigkeit
• ±0.02°
• Max. geregelte Drehgeschwindigkeit
• Horizontale Achse: ±90°/s
• Kippachse: ±130°/s
• Rollachse: ±30°/s
• Drehung Horizontale Achsensteuerung:
• ±360° Kontinuierliche Drehung
• Kippachsensteuerung: +15°/-90°
• Rollachsensteuerung: ±25°

Lieferumfang

• 1x Gimbal
• 1x Gimbal Controller Einheit (GCU)
• 1x Linsenhaltering
• 4x Montagehalterung
• 1x Montagehalterung für den Receiver
• 1x Kabelklemme
• 2x Montageschraube für die Kamera
• 1x Schraube für den Linsenhaltering
• 1x Schrauben-Set
• 2x Kabel 10-Pin zu 9-Pin
• 1x Kabel 7-Pin
• 2x Kabel 8-Pin zu 6-Pin
• 1x Servokabel-Set
• 1x Kabel AV Video Power
• 1x Kabel iOSD Mark II
• 1x Micro- USB Kabel
• 1x CAN-Bus Kabel
• 1x Ersatz-Set
