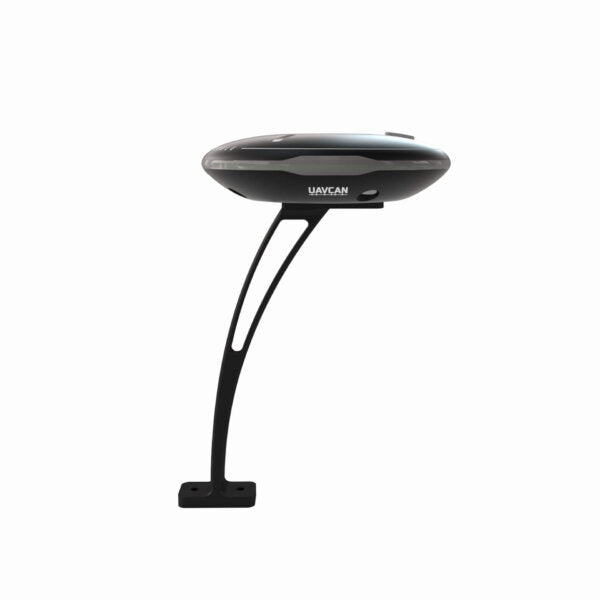

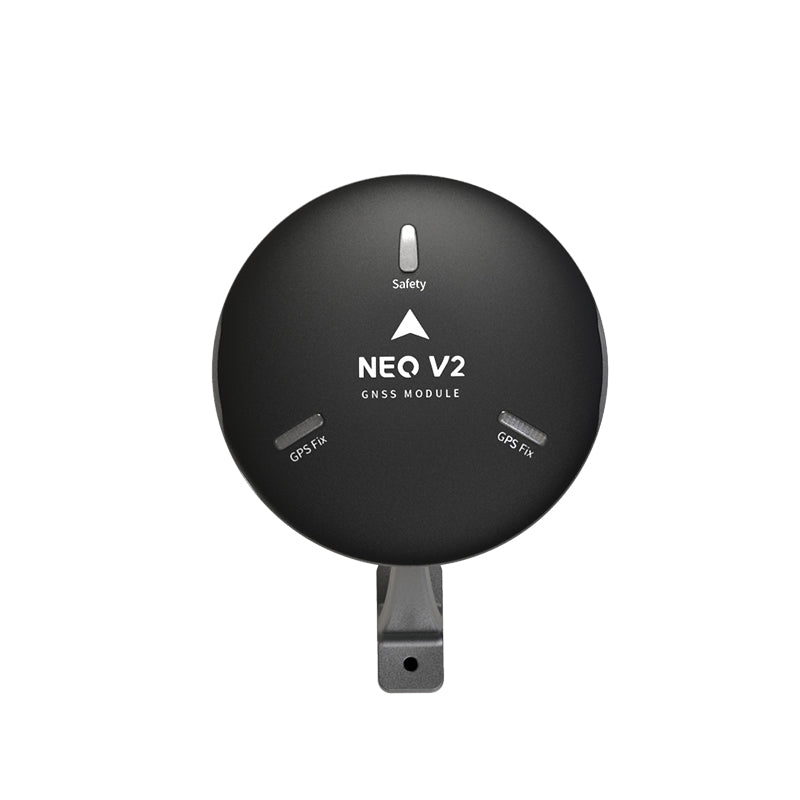

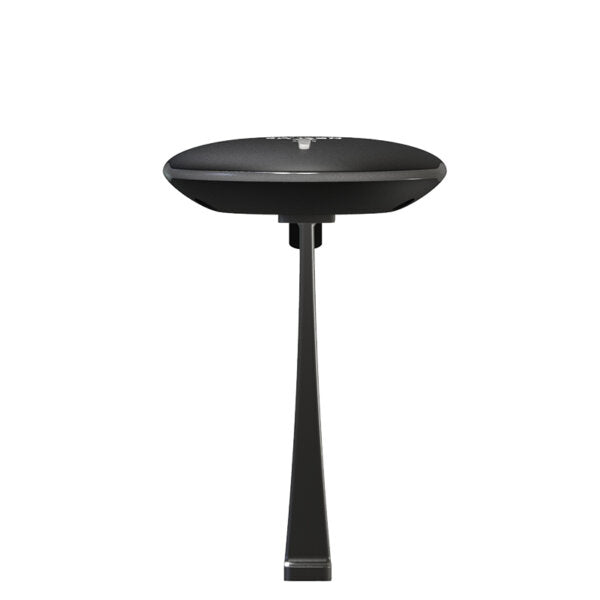

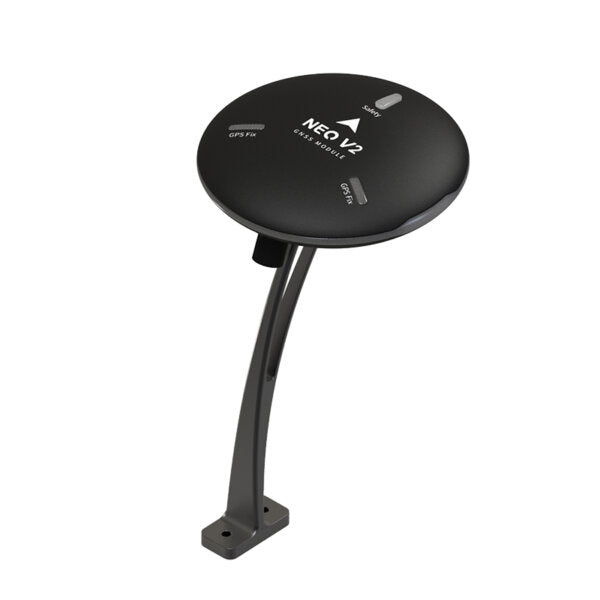

CUAV NEO V2 GPS-Modul | Drohnen-GNSS-Modul PX4 APM

Das CUAV NEO V2 GPS Drone GNSS Module ist ein kostengünstiges unbemanntes Systempositionierungs- und Navigationsmodul, das einen Kompass, eine Flugsteuerungsstatusleuchte, einen Summer und einen Sicherheitsschalter integriert; Es hat die Eigenschaften hoher Empfindlichkeit und starker Entstörung.

Merkmale

• GPS-Positionierung: Bereitstellung genauer Positionsinformationen für unbemannte Systemausrüstung
• Elektronischer Kompass: liefert genaue Kurs- und Lageinformationen
• FC-Statuserinnerung: Runder RGB-Display-Flugsteuerungsstatus
• Alarmfunktion: Geben Sie einen Alarm aus, wenn die Drohne Informationen hat, die den sicheren Flug gefährden
• Sicherheitsschutz: Stellen Sie physische Tasten bereit, um eine versehentliche Motordrehung zu vermeiden und Sie und die Ausrüstung zu schützen
• CUAV NEO GPS V2 ist ein GNSS-Positionierungssystem, das Dual-Mode-GNSS, Sicherheitsschalter, RGB-Statuslicht und elektronischen Kompass in einem integriert, um die Drohne leichter zu machen. Es wurde für die V5-Flugsteuerungsplattform entwickelt. Es hat auch die Eigenschaften hoher Sicherheit und starker Entstörung. Eingebautes Dual-Mode-GNSS-Modul, SAW, LNA und fortschrittliche HF-Architektur und Interferenzunterdrückung.
• CUAV NEO GPS V2 Open Source GPS verwendet einen integrierten I2C-Bus-RGB-Statuslicht-Treiberchip und 8 RGB-LEDs. Nach sorgfältigem Design wird die LED eingebaut, das Licht wird vom transparenten Material übertragen.
• GPS-Standort des NEO V2 GNSS-Moduls: UBLOX M8N

• Prozessor STM32F412
• Kompass IST8310
• GNSS-Empfänger UBLOX NEO M8N
• RGB-Laufwerk NC5623C
• Summer Passiver Summer
• Physische Taste für Sicherheitsschalter
• GNSS Beidou, Galileo, GLONASS, GPS
• GNSS-Erweiterungssystem SBAS:WAAS,EGNOS,MSAS
• QZSS:L1s(SAIF)
• Sonstiges: RTCM3.3
• Anzahl gleichzeitiger GNSS 2 (Standard-GPS+GLONASS)
• Frequenzband GPS:L1C/A
• GLONASS:L10F
• Beidou:B1I
• Galileo:E1B/C
• Horizontale Genauigkeit 2,5 M
• Geschwindigkeitsgenauigkeit 0,05 M/S
• Navi. Aktualisierungsrate 10 Hz (max.)
• Erwerbskaltstart: 24S
• Warmstart: 1S
• Unterstützter Start: 2 s
• Anzahl der Satelliten (MAX) 22+
• Empfindlichkeitsverfolgung und nav-167dBm
• Kaltstart -148 dBm
• Heißer Stern – 157 dBm
• Wiedergewinnung -160 dBm
• Protokoll UART+IO+I2C
• Anschlusstyp GHR-10V-S
• Unterstützte Flight Controller CUAV-Serie, Pixahwk-Serie
• Wellenfilterung SAW+LNA+SAW
• Anti-Elektromagnetische/Hochfrequenzstörung EMI+RFI
• Firmware-Upgrade-Unterstützung
• Unterstützung der Flugsteuerung vom Typ Ardupilot/PX4* (PX4 arbeitet noch hart daran, sich an die Uhr anzupassen) Pixhawk
• Eingangsspannung 5V
• Betriebstemperatur -10~70℃
• Größe 60*60*16MM
• Gewicht 33 g
