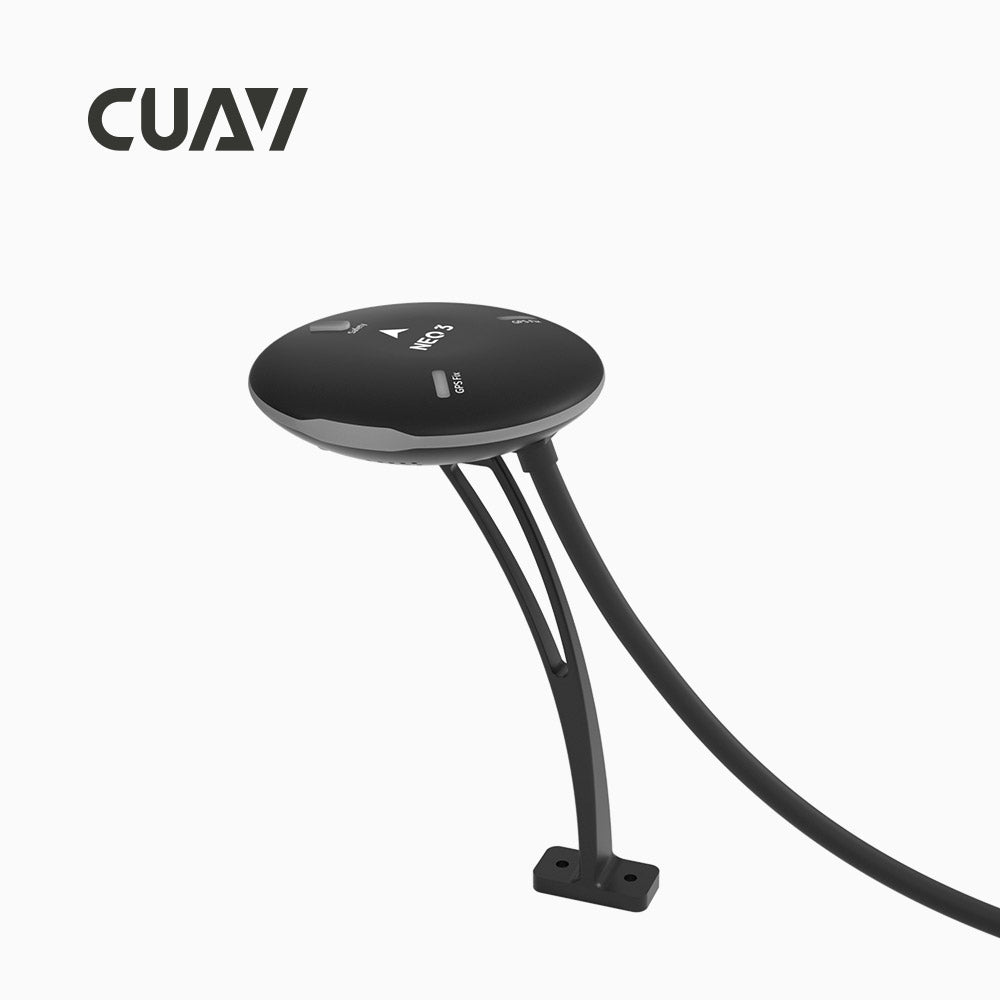

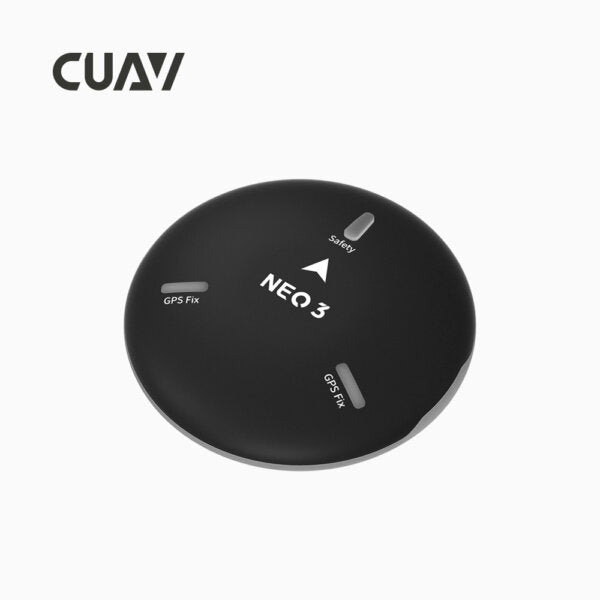

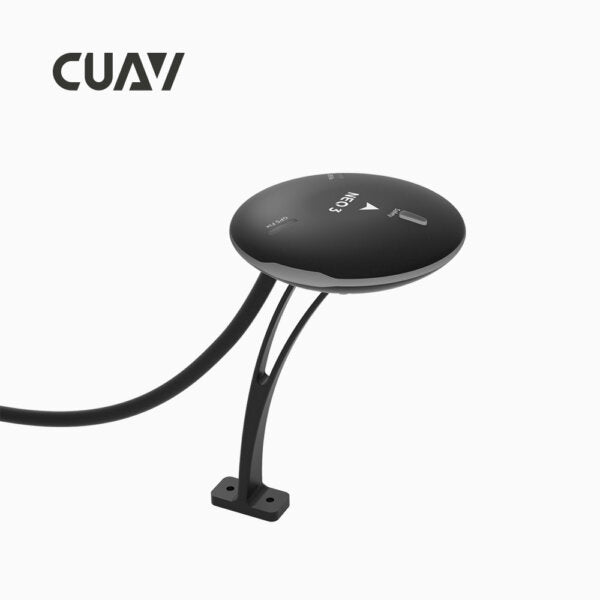

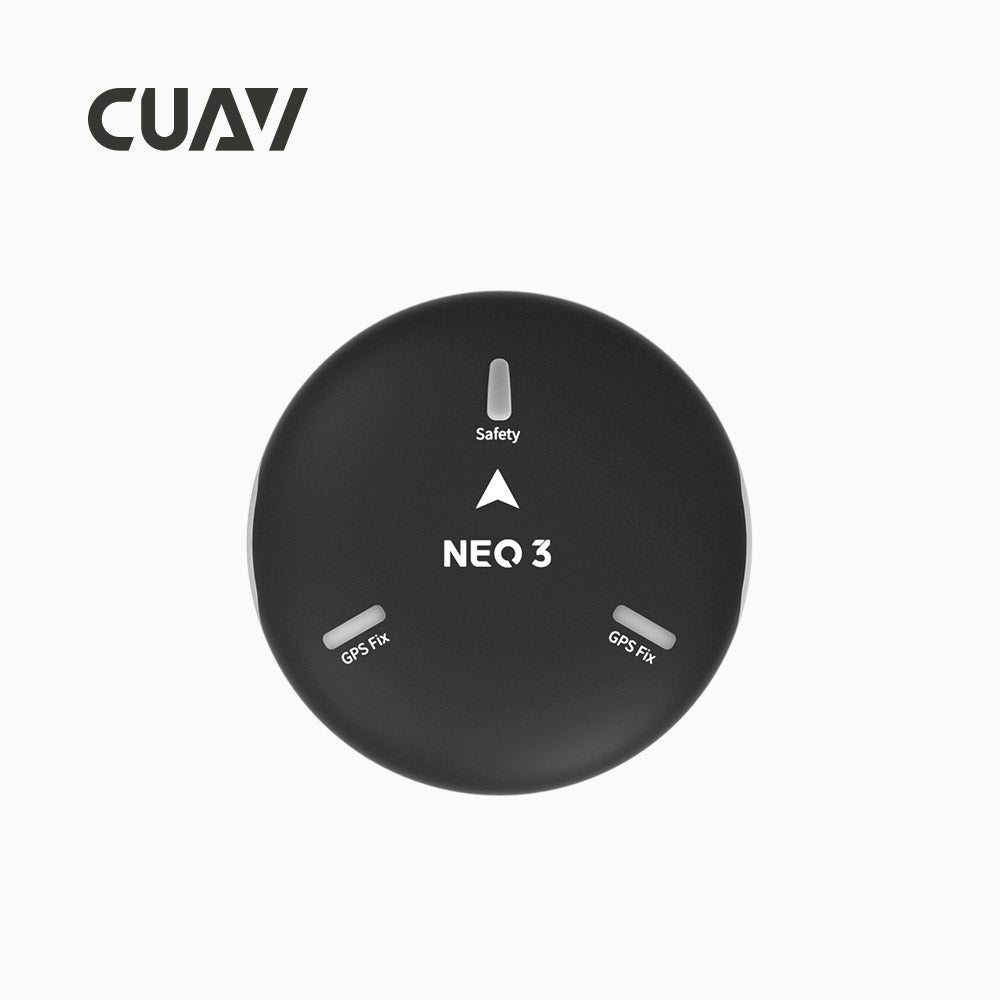

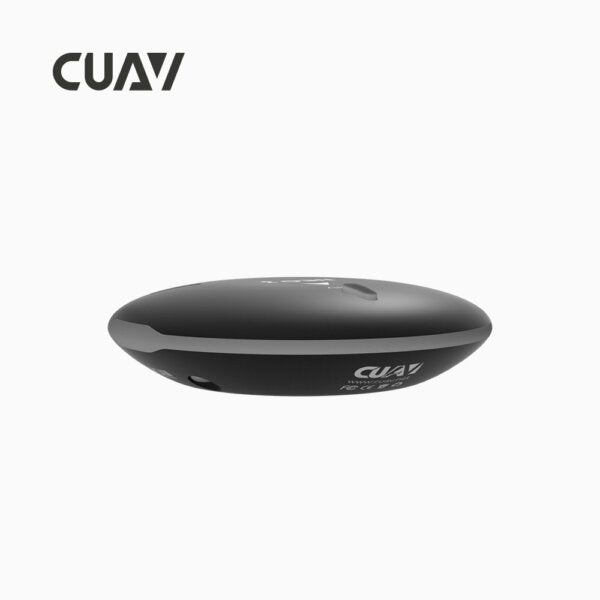

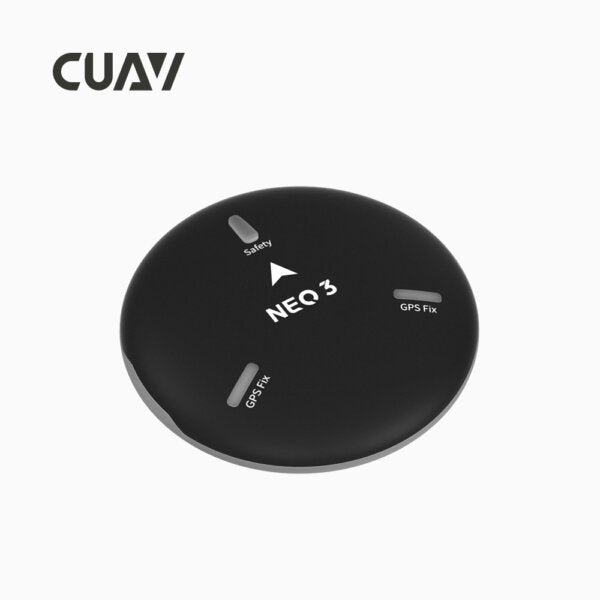

CUAV NEO 3 GPS-Modul | GNSS U-blox M9N Drohnenhardware

NEO setzt das Hardware-Design von NEO V2 fort, rüstet das GNSS-Modul auf Ublox NEO M9N auf, unterstützt den gleichzeitigen Empfang von Beidou, Galileo, Glonas und GPS, und die horizontale Positionierungsgenauigkeit beträgt bis zu 0,7 m. Integriert mit Sicherheitsschalter, Summer, RGB-Licht.
Merkmale

• Summer-Eingabeaufforderung
• Schutzschalter
• CAN-Bus
• MS5611 Barometer
• RGB-Statuslicht
• CROCOMM kundenspezifische Vier-Sterne-Hochleistungsantenne

Ublox M9N Satellitenreceiver
Satellitenempfänger der neuen Generation Ublox M9N，Die tatsächliche Messung kann eine maximale Genauigkeit von 0,7 m erreichen.

Gleichzeitiger Empfang durch die vier Satellitensysteme
U-BLOX M9N GPS-Modul Unterstützt den gleichzeitigen Empfang von Beidou, Galileo, Glonas und GPS vier Satellitensystemen

Industriesensor RM3100
Die Verwendung des industrietauglichen Sensors RM3100 hat eine bessere Entstörungsleistung

Dreifachfilterdesign
CUAV NEO 3 Open Source GPS verwendet ein SAW+LNA+SAW-Dreifachfilterdesign und vermeidet effektiv den Einfluss von Fernbedienung, Datenübertragung und 4G-Signal auf den GPS-Positionierungsempfang

• NEO V3 GNSS-Pegelgenauigkeit bei eingeschaltetem SBAS-Verstärkungssystem beträgt die Nenngenauigkeit 1,5 m (Standard); wenn das SBAS-Verstärkungssystem ausgeschaltet ist, beträgt sie 2,0 m
• NEO 3 unterstützt die RTCM3.3-Injektion, unterstützt jedoch keine RTCM-Ausgabe; Es kann eine Pseudoentfernungsdifferenz (Positionierung auf Meterebene) erreichen, unterstützt jedoch keine Trägerphasendifferenz (RTK) und benötigt eine Basisstation, die RTCM3.3-Ausgabe unterstützt.

• Prozessor –
• Kompass IST8310
• GNSS-Empfänger UBLOX NEO M9N
• RGB-Laufwerk NC5623C
• Summer Passiver Summer
• Sicherheitsschalter Physische Taste
• GNSS Beidou, Galileo, GLONASS, GPS
• GNSS-Erweiterungssystem SBAS: WAAS, EGNOS, MSAS
• QZSS:L1s(SAIF)
• Sonstiges: RTCM3.3
• Anzahl gleichzeitiger GNSS 4
• Frequenzband GPS: L1C/A
• GLONASS:L10F
• Beidou: B1I
• Galileo:E1B/C
• Horizontale Genauigkeit 2,0 m
• Geschwindigkeitsgenauigkeit 0,05 M/S
• Nav. Aktualisierungsrate 25 Hz (max.)
• Akquisition Kaltstart: 24S
• Heißstart: 2S
• Unterstützter Start: 2 s
• Anzahl der Satelliten (MAX) 32+
• Empfindlichkeitsverfolgung und nav-167dBm
• Kaltstart Hot Star-148dBm
• Wiederaufnahme -160dBm
• Protokoll UART+IO+I2C
• Anschluss TYP GHR-10V-S
• Unterstützte Flight Controller CUAV-Serie, Pixahwk-Serie
• Wellenfilterung SAW+LNA+SAW
• Anti-Elektromagnetische/Hochfrequenzstörung EMI+RFI
• Upgrade-Firmware-Unterstützung
• Unterstützt Flugsteuerungstyp Ardupilot/PX4*(PX4 arbeitet noch hart daran, sich an die Uhr anzupassen)Pixhawk
• Eingangsspannung 5V
• Betriebstemperatur -10~70℃
• Größe 60*60*16MM
• Gewicht 33 g
